73.0X7.01MM TP304L 스테인레스 강 용접관 어닐링된 산세
상세 정보 |
|||
자료: | S31803 / F51 | 뉴펀들랜드 서머 타임: | 와전류 또는 수압 시험 |
---|---|---|---|
검사: | 100 % | 표면: | 소금물에 절이기 |
길이: | 5800mm | ||
하이 라이트: | 스테인리스 파이프 용접,용접된 스테인리스 관 |
제품 설명

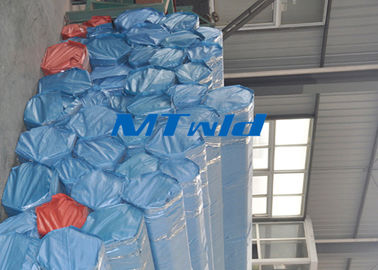

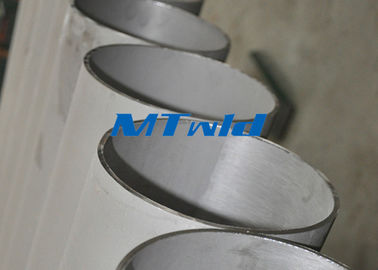

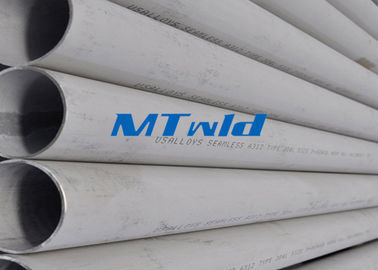

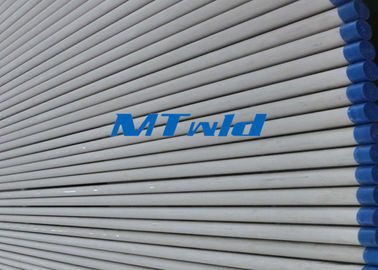

10 인치 Sch10s ASTM A790 S31803/F51 이중 강철은 EFW 화학 공업을 위한 관을 용접했습니다
ASTM A269 - 10: 일반 서비스를 위한 이음새가 없고는 용접된 오스테나이트계 스테인리스 배관을 위한 표준 규격
ASTM A312/A312M - 12: 용접된 이음새가 없던, 그리고 몹시 감기를 위한 표준 규격은 오스테나이트계 스테인리스 관을 작동했습니다
ASTM A789/A789M - 10a: 일반 서비스를 위한 이음새가 없고는 용접된 Ferritic/오스테나이트계 스테인리스 배관을 위한 표준 규격
ASTM A790/A790M - 11: 이음새가 없고는 용접된 Ferritic/오스테나이트계 스테인리스 관을 위한 표준 규격
UNS 지적 | C | Si | Mn | P | S | 크롬 | Ni | Mo | N | Cu |
최대 | 최대 | 최대 | 최대 | 최대 | ||||||
S31803 | 0.03 | 1 | 2 | 0.03 | 0.02 | 21.0 - 23.0 | 4.5 - 6.5 | 2.5 - 3.5 | 0.08 - 0.20 | - |
S32205 | 0.03 | 1 | 2 | 0.03 | 0.02 | 22.0 - 23.0 | 4.5 - 6.5 | 3.0 - 3.5 | 0.14 - 0.20 | - |
S32750 | 0.03 | 0.8 | 1.2 | 0.035 | 0.02 | 24.0 - 26.0 | 6.0 - 8.0 | 3.0 - 5.0 | 0.24 - 0.32 | 최대 0.5 |
S32760 | 0.05 | 1 | 1 | 0.03 | 0.01 | 24.0 - 26.0 | 6.0 - 8.0 | 3.0 - 4.0 | 0.20 - 0.30 | 0.50 -1.00 |
신청:
1. 액체와 가스 수송을 위해
2. 구조와 기계로 가공
3. 열교환기 관 등
이점:
1. 우량한 지상 끝
2. 더 나은 기계적 성질
3. 더 정확한 차원
4. 완벽한 검사 방법 및 검사 장비
시험:
1. 엑스레이, 치수 검사, 길이 시험
2. 화학 분석 (분광 광전자 방출) 등
명세:
DN | NPS (인치) | D (mm) | SCH5S | SCH10S | SCH40S | STD | SCH40 | SCH80 | XS | SCH80S | SCH160 | XXS |
6 | 1/8 | 10.30 | - | 1.24 | 1.73 | 1.73 | 1.73 | 2.41 | 2.41 | 2.41 | - | - |
8 | 1/4 | 13.70 | - | 1.65 | 2.24 | 2.24 | 2.24 | 3.02 | 3.02 | 3.02 | - | - |
10 | 3/8 | 17.10 | - | 1.65 | 2.31 | 2.31 | 2.31 | 3.20 | 3.20 | 3.20 | - | - |
15 | 1/2 | 21.30 | 1.65 | 2.11 | 2.77 | 2.77 | 2.77 | 3.73 | 3.73 | 3.73 | 4.78 | 7.47 |
20 | 3/4 | 26.70 | 1.65 | 2.11 | 2.87 | 2.87 | 2.87 | 3.91 | 3.91 | 3.91 | 5.56 | 7.82 |
25 | 1 | 33.40 | 1.65 | 2.77 | 3.38 | 3.38 | 3.38 | 4.55 | 4.55 | 4.55 | 6.35 | 9.09 |
32 | 1 1/4 | 42.20 | 1.65 | 2.77 | 3.56 | 3.56 | 3.56 | 4.85 | 4.85 | 4.85 | 6.35 | 9.70 |
40 | 1 1/2 | 48.30 | 1.65 | 2.77 | 3.68 | 3.68 | 3.68 | 5.08 | 5.08 | 5.08 | 7.14 | 10.15 |
50 | 2 | 60.30 | 1.65 | 2.77 | 3.91 | 3.91 | 3.91 | 5.54 | 5.54 | 5.54 | 8.74 | 11.07 |
65 | 2 1/2 | 73.00 | 2.11 | 3.05 | 5.16 | 5.16 | 5.16 | 7.01 | 7.01 | 7.01 | 9.53 | 14.02 |
80 | 3 | 88.90 | 2.11 | 3.05 | 5.49 | 5.49 | 5.49 | 7.62 | 7.62 | 7.62 | 11.13 | 15.24 |
90 | 3 1/2 | 101.60 | 2.11 | 3.05 | 5.74 | 5.74 | 5.74 | 8.08 | 8.08 | 8.08 | - | - |
100 | 4 | 114.30 | 2.11 | 3.05 | 6.02 | 6.02 | 6.02 | 8.56 | 8.56 | 8.56 | 13.49 | 17.12 |
125 | 5 | 141.30 | 2.77 | 3.40 | 6.55 | 6.55 | 6.55 | 9.53 | 9.53 | 9.53 | 15.88 | 19.05 |
150 | 6 | 168.30 | 2.77 | 3.40 | 7.11 | 7.11 | 7.11 | 10.97 | 10.97 | 10.97 | 18.26 | 21.95 |
200 | 8 | 219.10 | 2.77 | 3.76 | 8.18 | 8.18 | 8.18 | 12.70 | 12.70 | 12.70 | 23.01 | 22.23 |
250 | 10 | 273.10 | 3.40 | 4.19 | 9.27 | 9.27 | 9.27 | 15.09 | 12.70 | 12.70 | 28.58 | 25.40 |
